Оснащение холла административного здания ООО «Ачимгаз» современными мультимедийными системами.
Задачи проекта
Бизнес-задача
Замена устаревших панелей видеостены на более современные и технологически продвинутые решения российского производства.
ИТ-задача
Видеостена состоит из 20 панелей, расположенных в виде матрицы 4x5. Со временем несколько панелей стали выходить из строя, что привело к ухудшению общего качества изображения и негативным отзывам со стороны сотрудников и посетителей.
Подробнее о заказчике
ООО «Ачимгаз» занимается освоением участка 1А ачимовских пластов Уренгойского нефтегазоконденсатного месторождения и является одной из самых быстрорастущих компаний в Ямало-Ненецком автономном округе.
Компания ООО «Ачимгаз» столкнулась с необходимостью модернизации холла своего административного здания. Изначально это пространство использовалось для встреч делегаций и проведения небольших мероприятий, но отсутствие современного аудио- и видеооборудования ограничивало возможности для организации крупномасштабных событий. Существующие решения были временными и не соответствовали высоким стандартам качества компании. Холл нуждался в техническом обновлении, которое позволило бы проводить мероприятия на новом уровне, сохраняя при этом эстетическую целостность помещения.
Наше решение

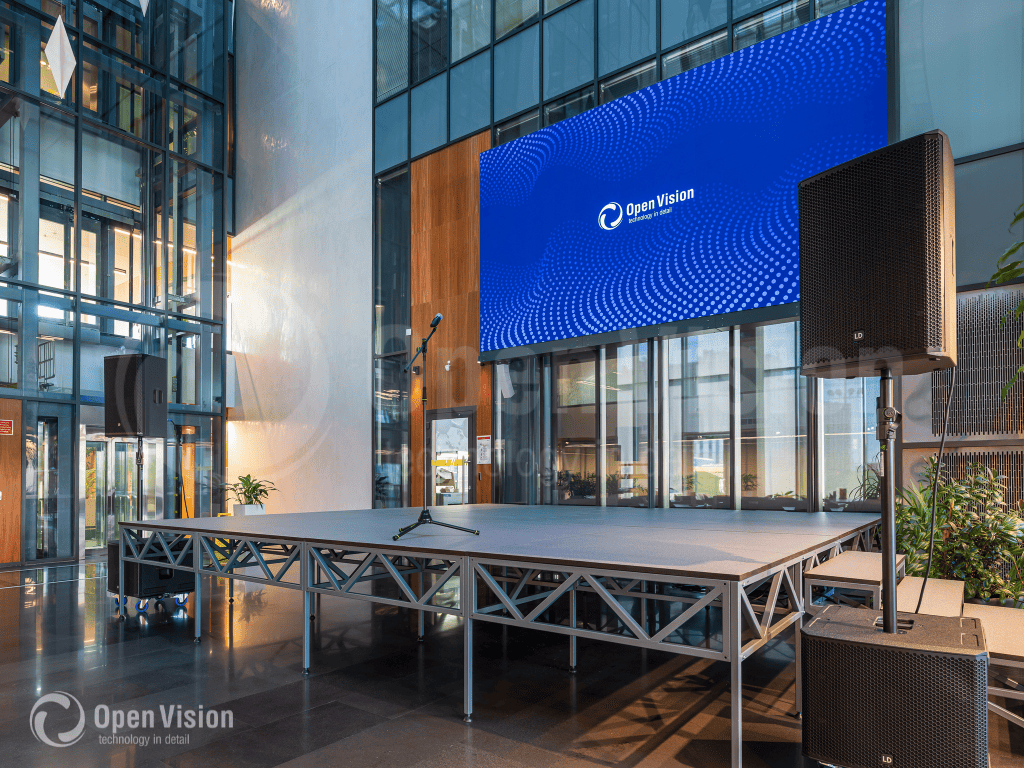

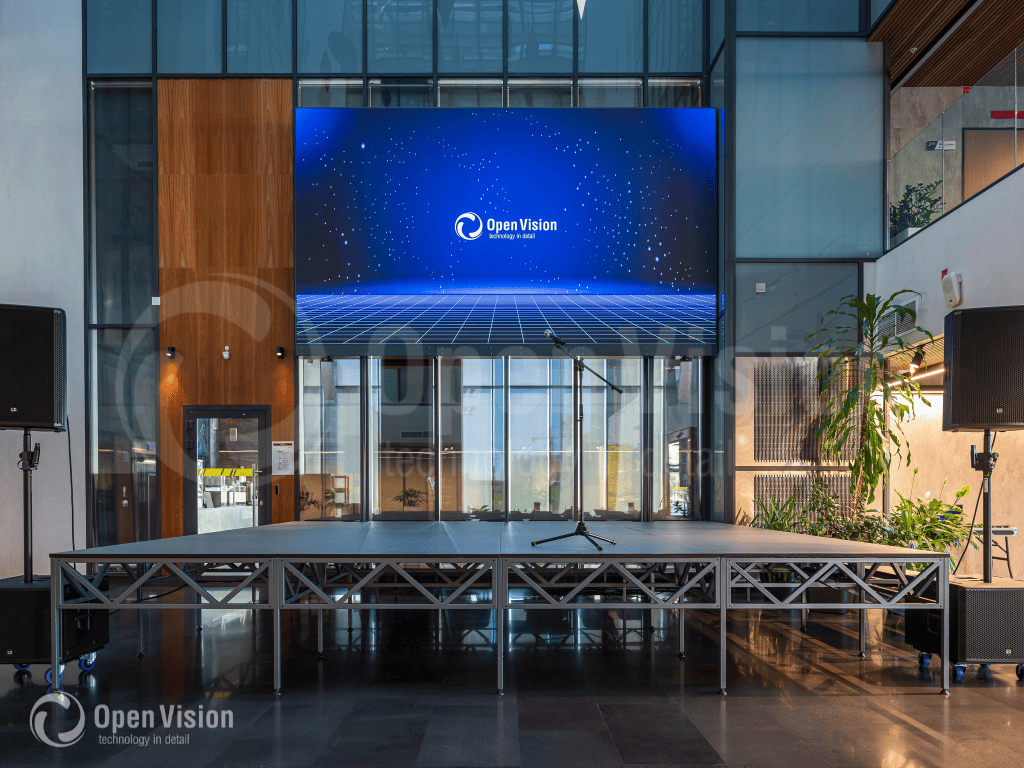

Комплексное решение представлено системами видеоотображения и звукоусиления, а также коммутационным оборудованием для обеспечения стабильной и эффективной работы. Основой для видеоотображения является модульный LED-экран размером 5 на 2,5 метра с разрешением 2048×1152 пикселей. Он обеспечивает высокую четкость и яркость отображаемого контента, что позволяет демонстрировать как статические изображения, так и динамические видео с высоким уровнем детализации. Вес и размеры экрана требовали надежного и безопасного решения для его крепления, которое бы сохранило эстетику пространства. Мы рассматривали два варианта.
Первый вариант заключался в подвешивании экрана на тросах. Однако этот подход оказался сложно реализуемым и не самым надежным. Высота холла составляет шесть этажей, что означало бы использование очень длинных тросов. Со временем они имеют свойство растягиваться, что приводит к изменению положения экрана. Кроме того, возникали сложности с надежной фиксацией экрана, которая предотвращала бы его раскачивание.
Второй вариант предполагал установку металлоконструкции на полу. Он также вызывал сомнения из-за возможного влияния на внешний вид холла и технических ограничений пространства. Учитывая все пожелания, мы предложили кастомную металлоконструкцию, которая не только обеспечила надежную и безопасную установку тяжелого экрана, но и гармонично вписалась в интерьер холла. Опорные колонны были расположены параллельно оконным рамам таким образом, чтобы они не бросались в глаза. Данный вариант удовлетворил все технические требования и ожидания заказчика, и мы успешно преодолели одну из самых больших технических задач проекта.
Вывод контента на светодиодный экран осуществляется при помощи автокоммутатора, который отображает сигнал с медиаплеера Spinetix, либо с подключенных внешних устройств при помощи кабеля. При подключении внешних устройств сигнал автоматически переключается. Контент на медиаплеере Spinetix выбирается удаленно с помощью программного обеспечения.
Звуковое оборудование должно гарантировать равномерное звуковое давление с учетом акустических особенностей помещения, необходимый для проведения мероприятий любого масштаба. Исходя из этого, мы спроектировали систему звукоусиления, которая состоит из:

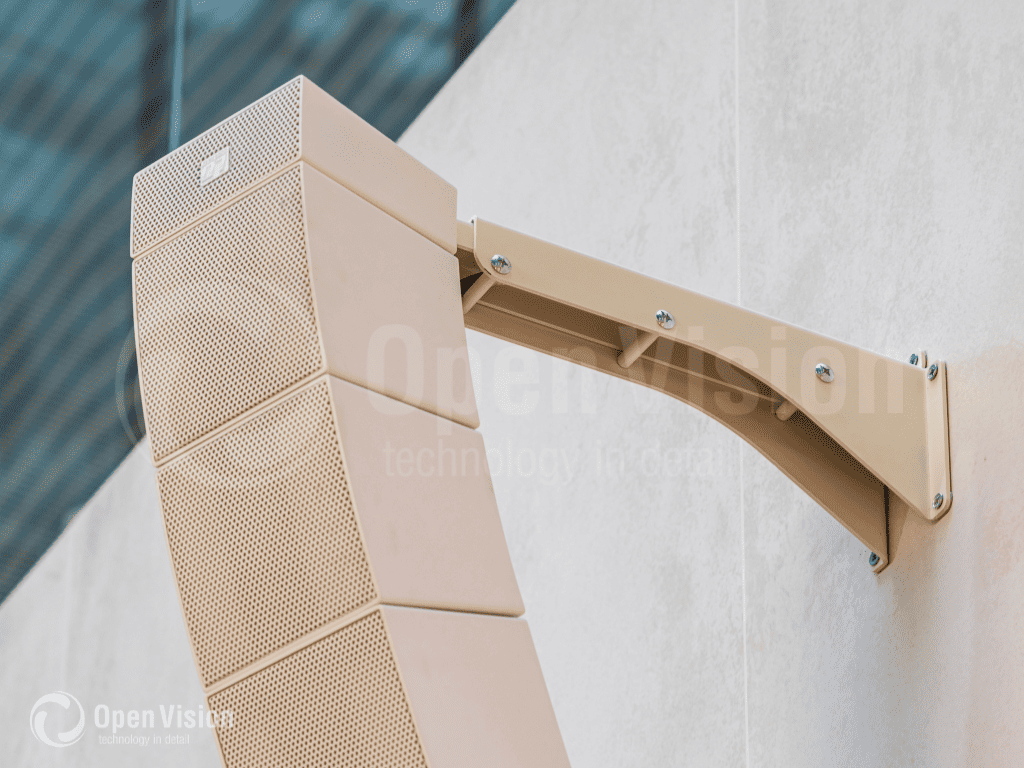

Стационарных акустических систем LD CURV, предназначенных для воспроизведения фоновой музыки;
Выносного комплекта LD Stinger для проведения мероприятий;

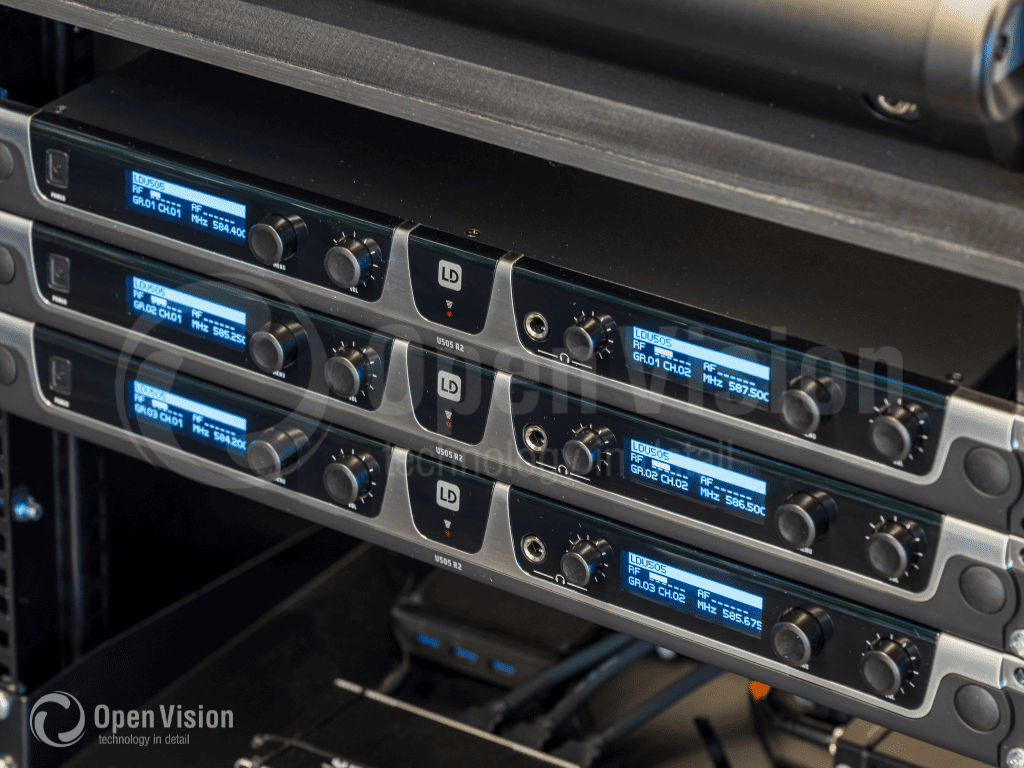

Ручных радиомикрофонов для выступления спикеров.

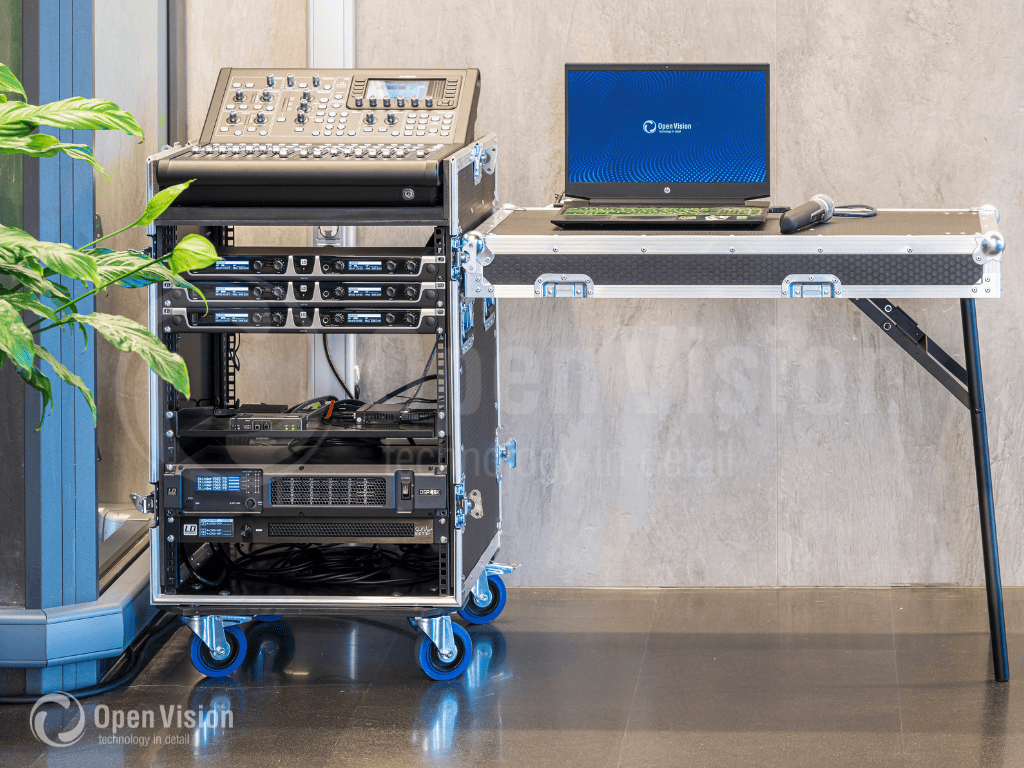

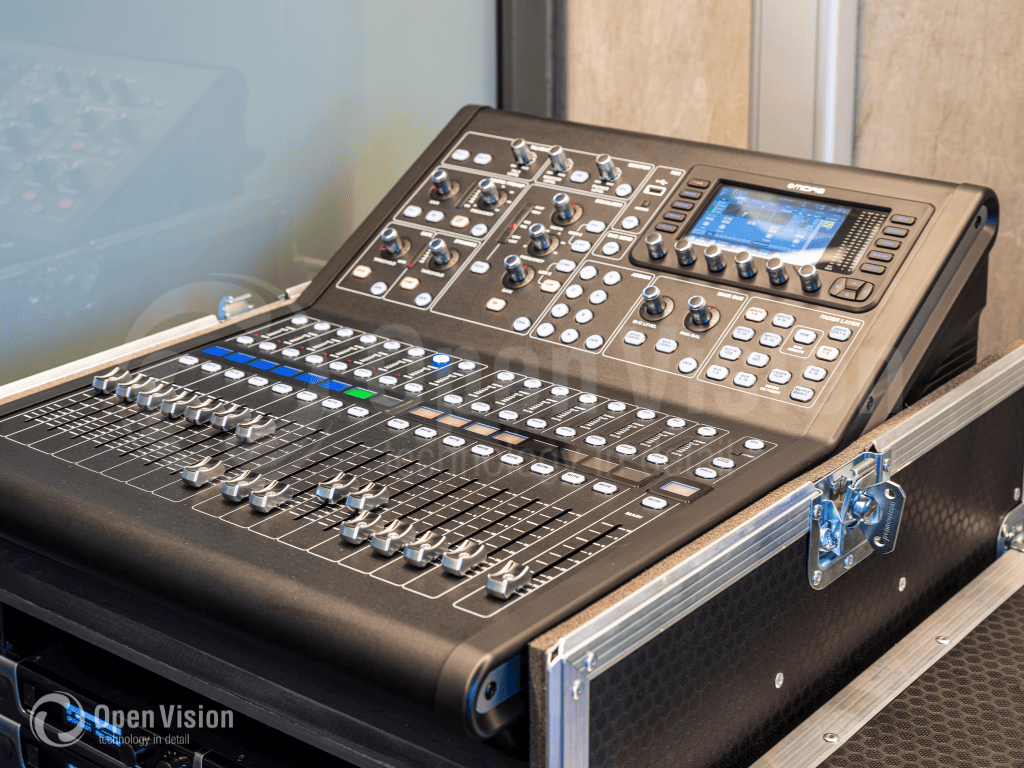

Коммутация аудиооборудования осуществляется с помощью цифрового микшерного пульта Midas M32, обеспечивающего широкий спектр возможностей по обработке и маршрутизации аудиосигналов. Все источники звука, а именно 6 радиомикрофонов и звук выводимого на экран контента, привязаны на отдельные фейдеры цифрового микшера, что позволяет регулировать уровень громкости выходного сигнала на каждом источнике независимо.
Этапы работы
Возникшие трудности
Во время установки напольной металлоконструкции для крепления LED-экрана мы столкнулись с серьезной проблемой.
Перед началом работ наши специалисты запросили у заказчика исполнительную документацию по зданию, чтобы детально изучить конструкцию пола. В предоставленных документах не упоминалась система теплого пола. В момент подготовки к работам на объекте оказалось, что она там все-таки есть. В присутствии инженера заказчика было проведено обследование теплого пола с помощью тепловизора. В результате, были вычислены края теплового следа трубок пола. С учетом новых данных была сделана разметка для установки металлоконструкции. Однако, теплый состоит из несколько контуров. Один из которых был недостаточно прогрет, поэтому тепловизор не смог его обнаружить. В результате, во время сверления пола для крепления опор этот контур был пробит.
Тем не менее это не стало для нас серьезной проблемой. Благодаря опыту и профессионализму нашей команды, мы быстро сориентировались и приступили к устранению последствий. Совместно с техническим персоналом здания, мы оперативно демонтировали базальтовую плиту пола, восстановили целостность контура, привели пол к изначальному состоянию и внесли необходимые корректировки в план крепления. Заказчик проявил понимание, и данный инцидент не повлиял на сроки и качество реализованного проекта.
Результат проекта

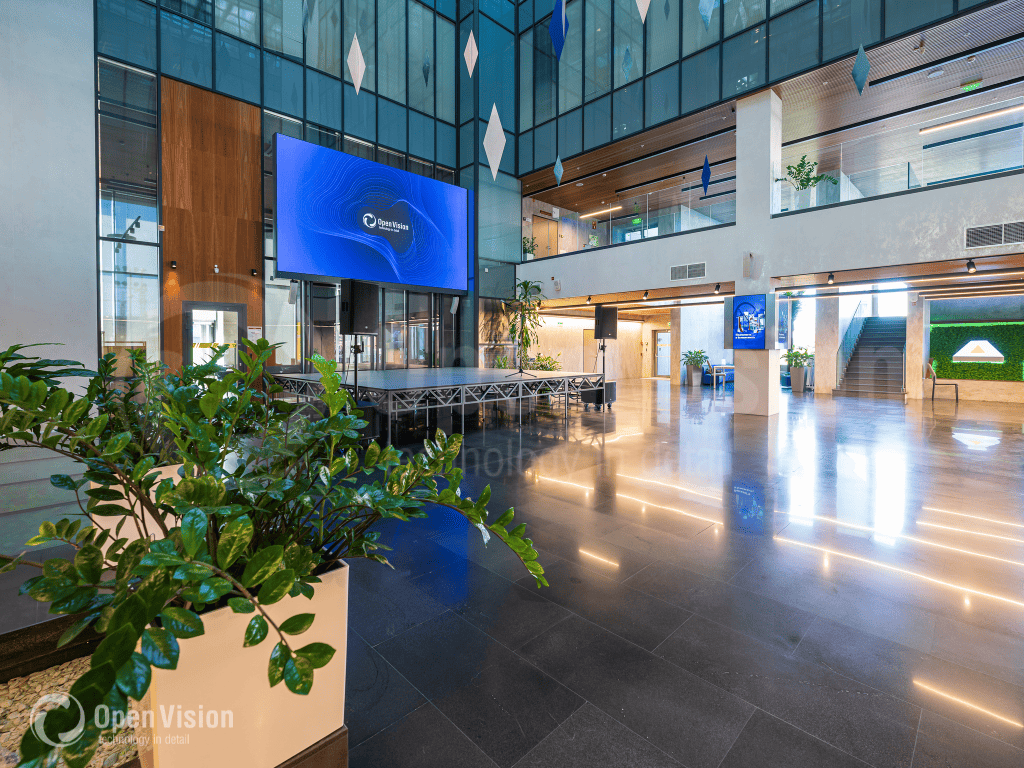

В результате реализации проекта холл административного здания превратилось в современное многофункциональное пространство, способное адаптироваться под различные форматы мероприятий. Установленное высокотехнологичное оборудование обеспечивает превосходное качество звука и изображения, что позволяет проводить презентации, конференции и корпоративные события на высоком уровне. Специально разработанная металлоконструкция не только надежно поддерживает тяжелый LED-экран, но и гармонично вписывается в интерьер, сохраняя его эстетическую целостность и подчеркивая современный дизайн помещения. Мобильность установленных систем обеспечивает гибкость использования: оборудование легко перемещается и может быть задействовано как внутри здания, так и на открытых площадках. Это расширяет возможности для организации разнообразных событий и делает холл универсальным пространством для любых задач компании.
